System fasadowy z konstrukcją stalową i panelami ACM

Opis projektu:

Udział w opracowaniu i wdrożeniu kompletnej dokumentacji techniczno-produkcyjnej dla systemu claddingu z paneli ACM.
Projekt obejmował trzy główne etapy: fundamenty, konstrukcję stalową oraz panelizację fasady.
Zadaniem było stworzenie kompletnego systemu nośnego i dopasowanie podziałów paneli do istniejącej architektury i brandingu.

Rola: designer produkcyjny (signage & cladding systems)
Cel: zapewnienie stabilnej bazy pod montaż paneli ACM i spójność wizualną z identyfikacją marki klienta.

Zakres opracowania

• Projekt fundamentów betonowych dostosowanych do pochyłego terenu – różne wysokości posadowienia, niestandardowe głębokości,

• Modelowanie stalowej konstrukcji nośnej w oparciu o profile 150×150×6 mm i elementy łączące spawane i skręcane,

• Dokumentacja montażowa z pełnym opisem płyt bazowych, kotew i detali łączeń,

• Opracowanie layoutu paneli ACM w kolorze czarnym,

• System montażowy typu hook & drop, zaprojektowany specjalnie dla firmy signage zajmującej się produkcją — ze względu na NDA nie może być publicznie ujawniony.

Narzędzia: AutoCAD 2025, CorelDRAW, Twinmotion, PDF workflow
Status: projekt ukończony i wdrożony w produkcję
Czas opracowania: ok. 3-4 dni (od fundamentów po cladding)

🧱 Etap 1 — Fundamenty

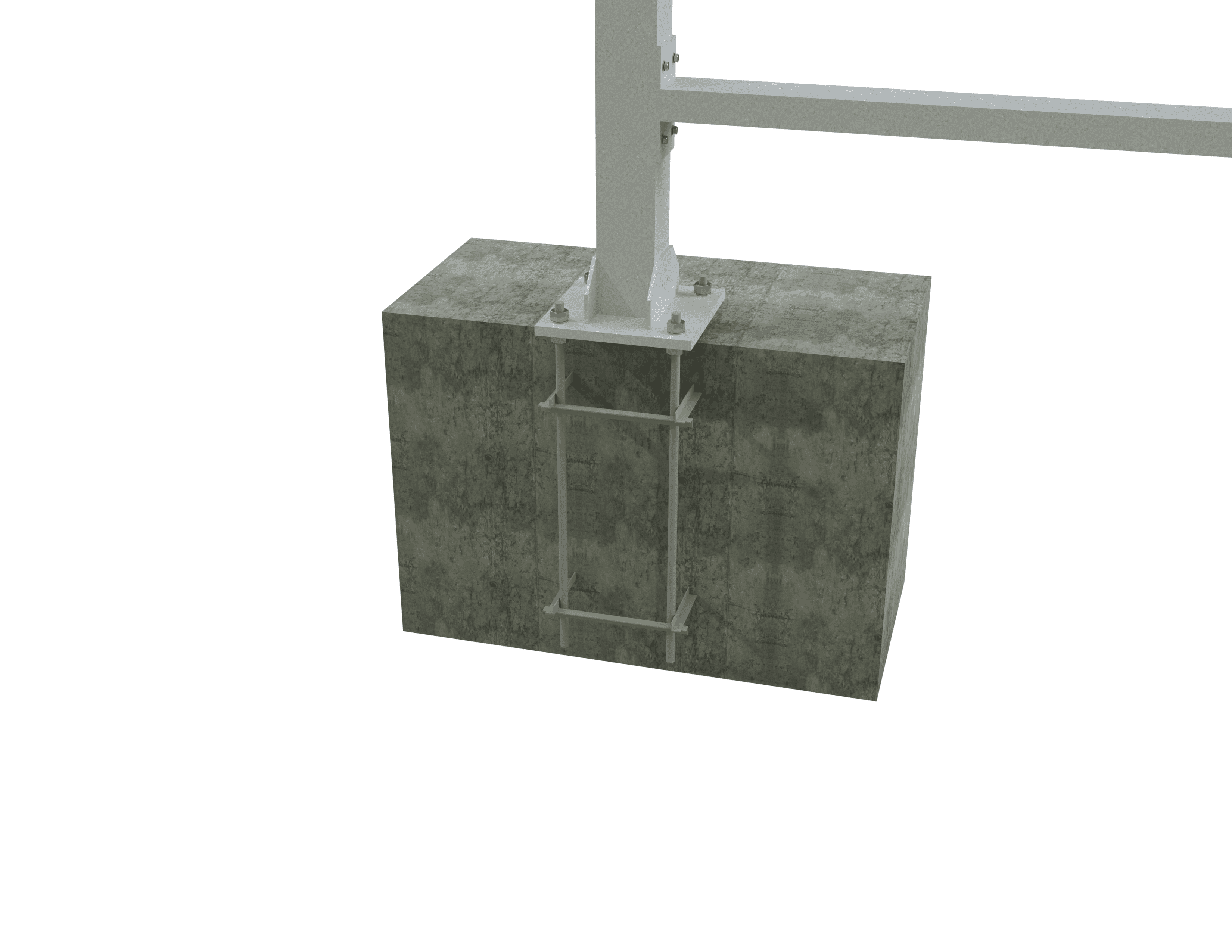

Teren był pochyły, dlatego konieczne było opracowanie indywidualnych fundamentów o różnych wysokościach, zapewniających poziomą bazę pod konstrukcję. Każdy fundament wykonano jako stopę punktową z kotwami M24 oraz płytami bazowymi stalowymi.

Etap 2 — Konstrukcja stalowa

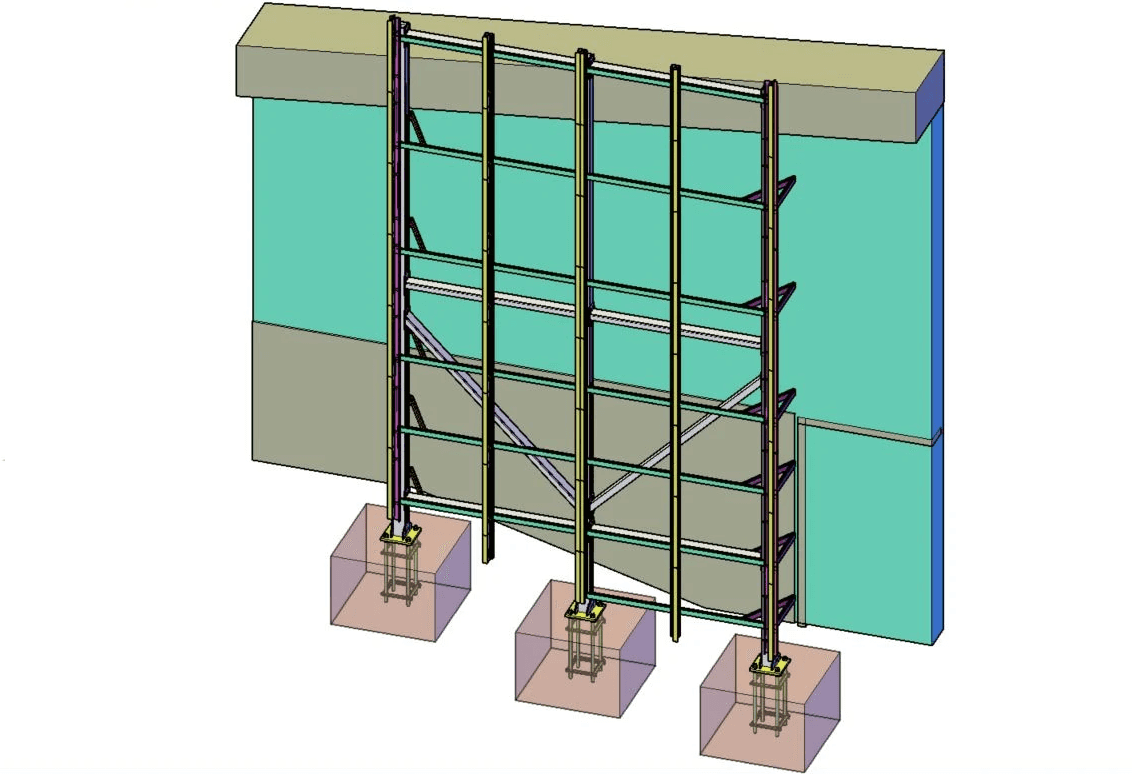

Po przygotowaniu fundamentów opracowano kompletny model stalowej struktury nośnej, pełniącej rolę bazy pod cladding.

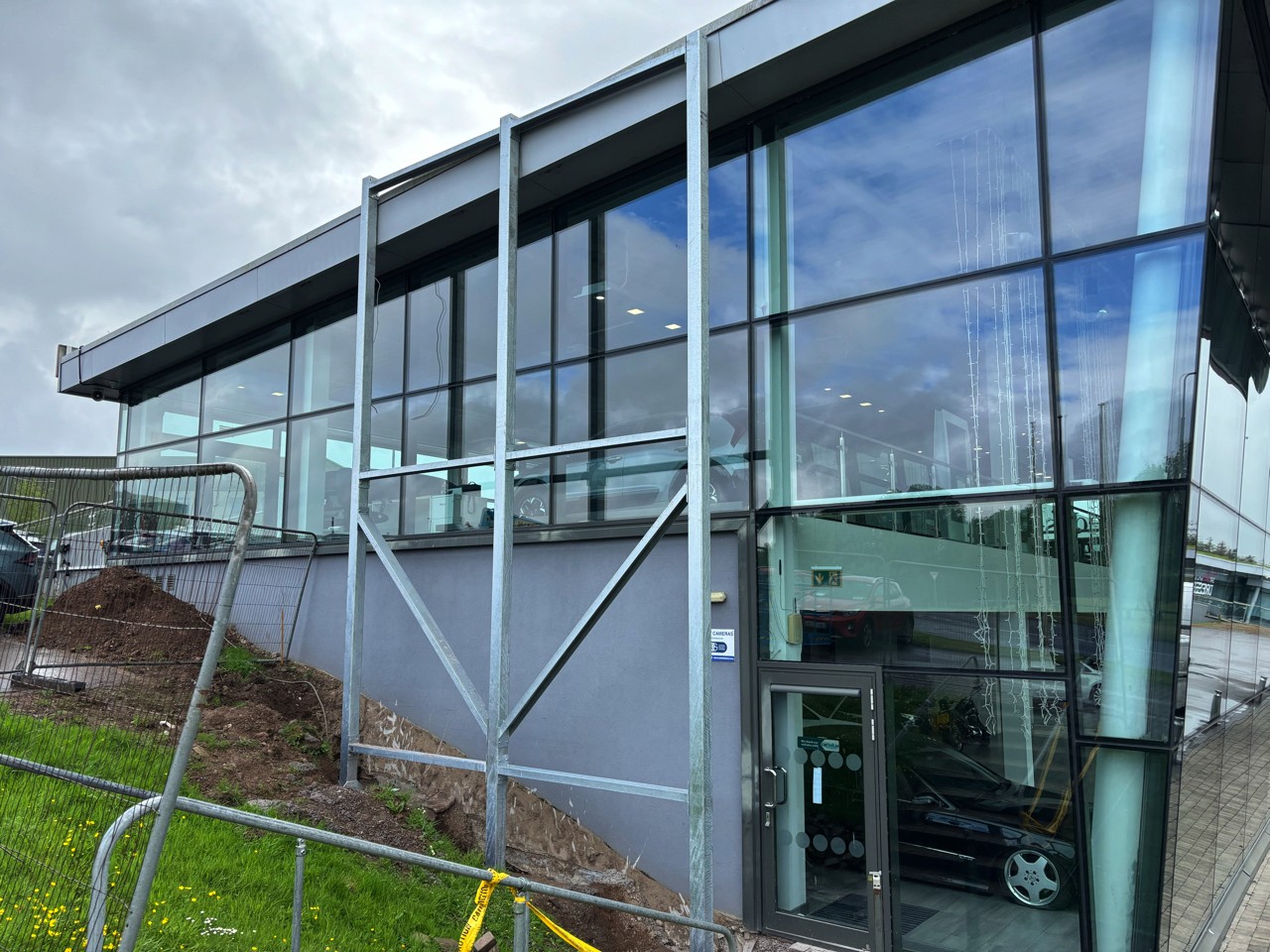

Konstrukcja wykonana z profili stalowych ocynkowanych 150×150×6 mm, z przekrojami poprzecznymi U-channel i płytami 10 mm. Zawierała detale kotwienia, płyt montażowych i elementów transportowych.

Etap 3 — Cladding ACM

Ostatnim etapem było opracowanie planu montażu czarnych paneli ACM w układzie dopasowanym do stalowej struktury.
Panele instalowane były na dedykowanym systemie montażowym, opracowanym specjalnie dla firmy produkującej signage. Ze względu na NDA detale mocowań nie mogą być ujawnione.

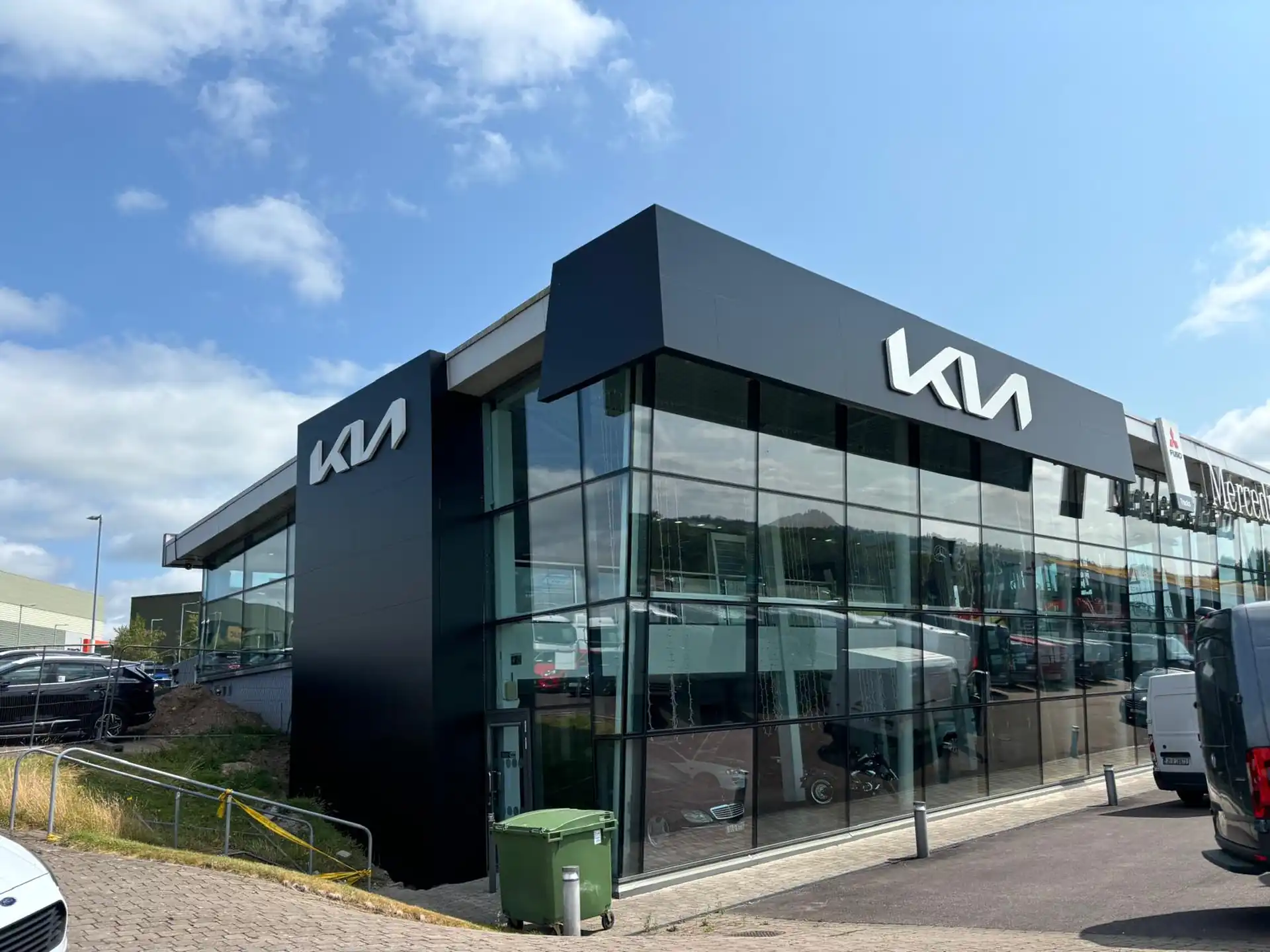

Efekt końcowy

✅ Precyzyjnie opracowany układ konstrukcji i fundamentów,
✅ Równa linia bazowa mimo dużych różnic wysokości terenu,
✅ Fasada o spójnej geometrii i czystych podziałach,
✅ Całość zgodna z wymaganiami brandowymi i technicznymi,
✅ Kompletny zestaw dokumentacji gotowej do produkcji i montażu.
