Projekt systemu elewacyjnego

Opis projektu

Projekt dotyczył opracowania kompletnego rozwiązania elewacyjnego dla obiektu z sektora automotive.
Zakres obejmował modelowanie konstrukcji nośnej, opracowanie podziału paneli aluminiowo-kompozytowych (ACM) w dwóch odcieniach — czarnym i srebrnym — oraz przygotowanie pełnego zestawu dokumentacji produkcyjnej i montażowej.
Zastosowano autorski system mocowań typu hook-and-drop, opracowany na potrzeby firmy zajmującej się produkcją elementów signage (objęty NDA).

Celem było uzyskanie precyzyjnego, modułowego układu fasady, dopasowanego do istniejącej architektury, z zachowaniem czystych linii i wysokiej jakości montażu.

Rola: designer produkcyjny / konstruktor systemów elewacyjnych
Zakres: model 3D, opracowanie rysunków wykonawczych, optymalizacja procesu produkcji i montażu

Etapy opracowania

1️⃣ Koncepcja i układ paneli

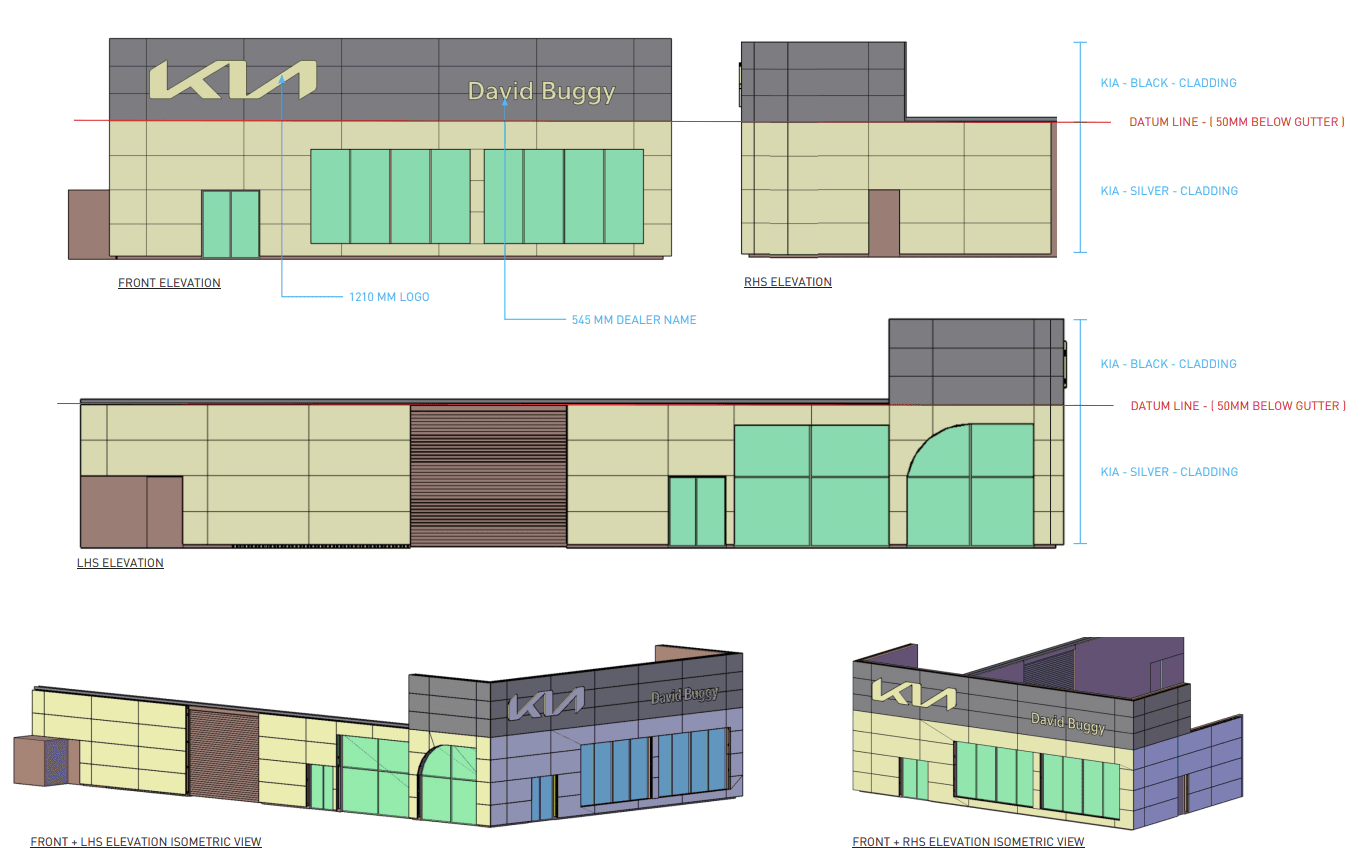

W pierwszej fazie przygotowano układ modułowy fasady, oparty na geometrycznym podziale i kolorystycznym zróżnicowaniu powierzchni.
Wyznaczono linię odniesienia (datum line), określono proporcje stref oraz wymiary głównych elementów identyfikacyjnych.

2️⃣ Projekt konstrukcji nośnej

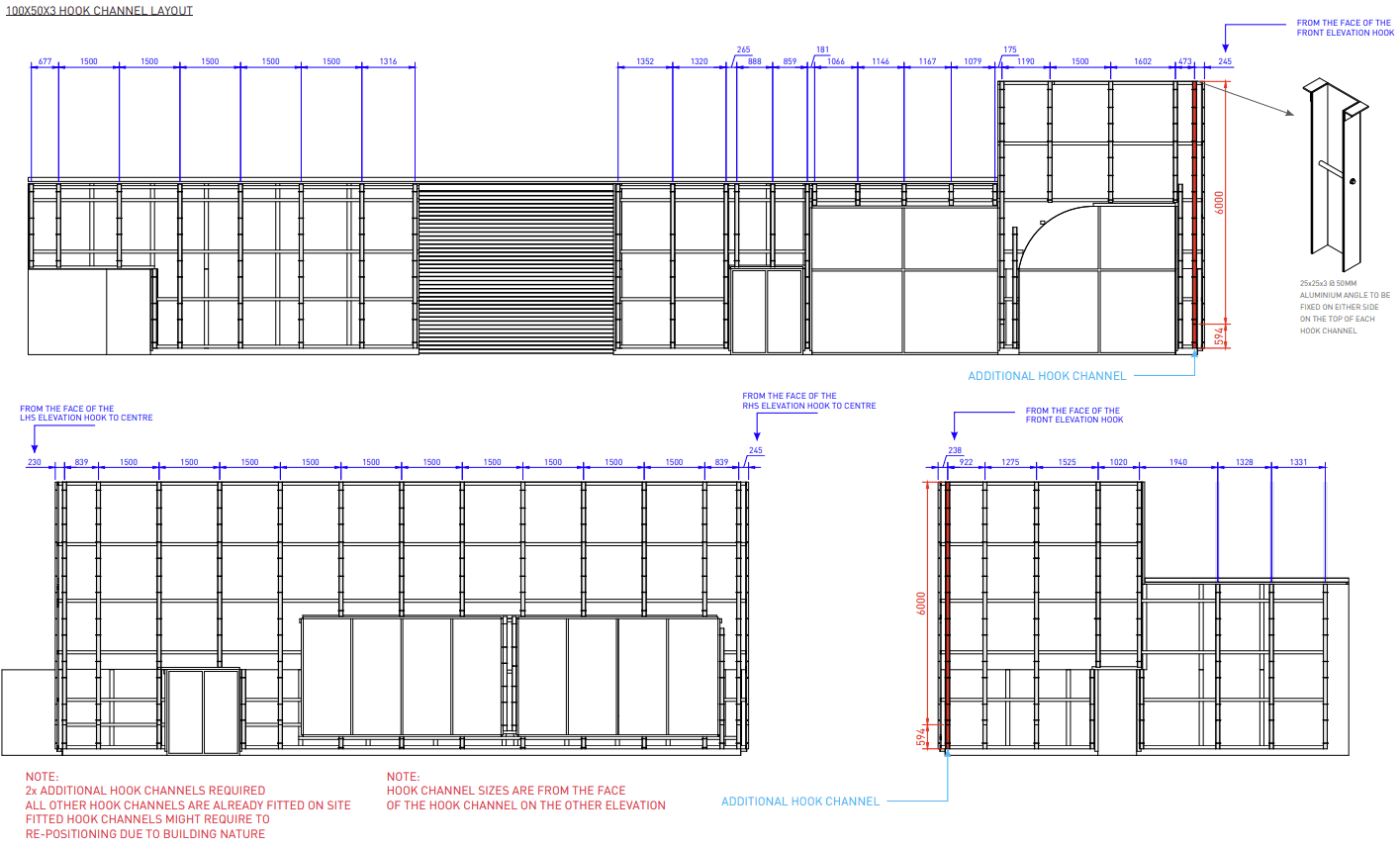

Na podstawie opracowanego layoutu wykonano projekt stalowego rusztu z profili zamkniętych 100×50×3 mm.
Konstrukcja została dopasowana do warunków istniejącego obiektu i przygotowana pod montaż systemu hook-and-drop.
Opracowano komplet rysunków kanałów montażowych, przekrojów i detali połączeń.

3️⃣ Dokumentacja techniczna i produkcyjna

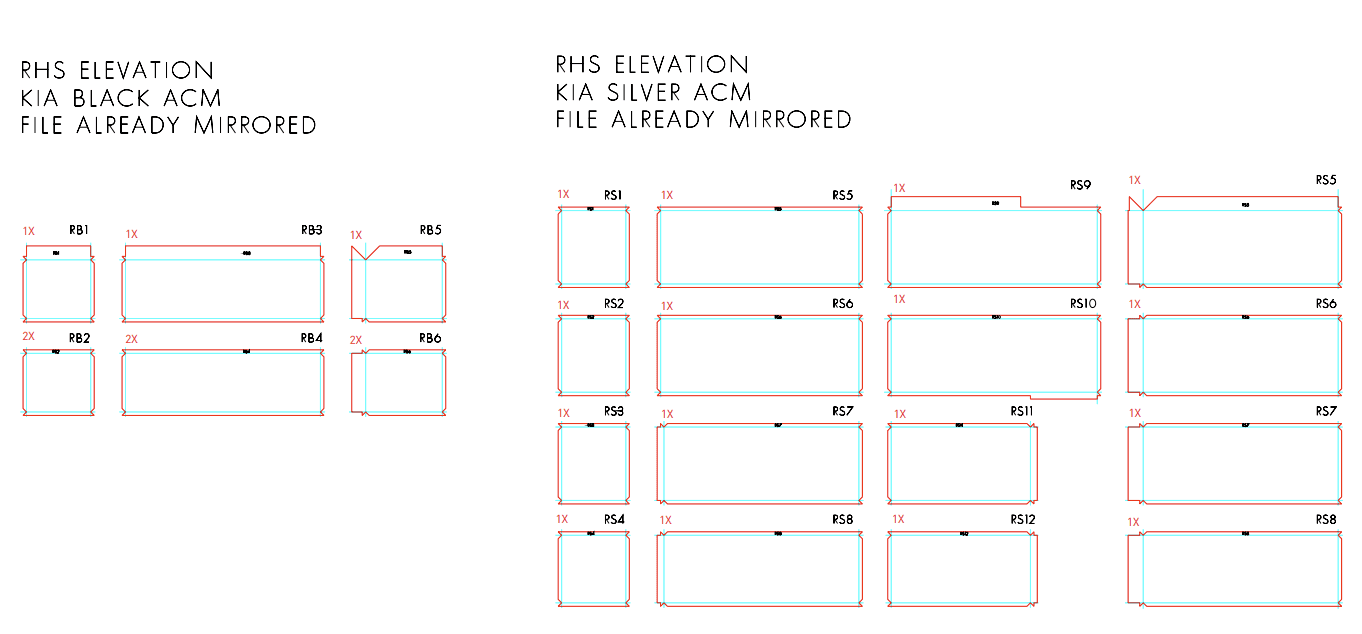

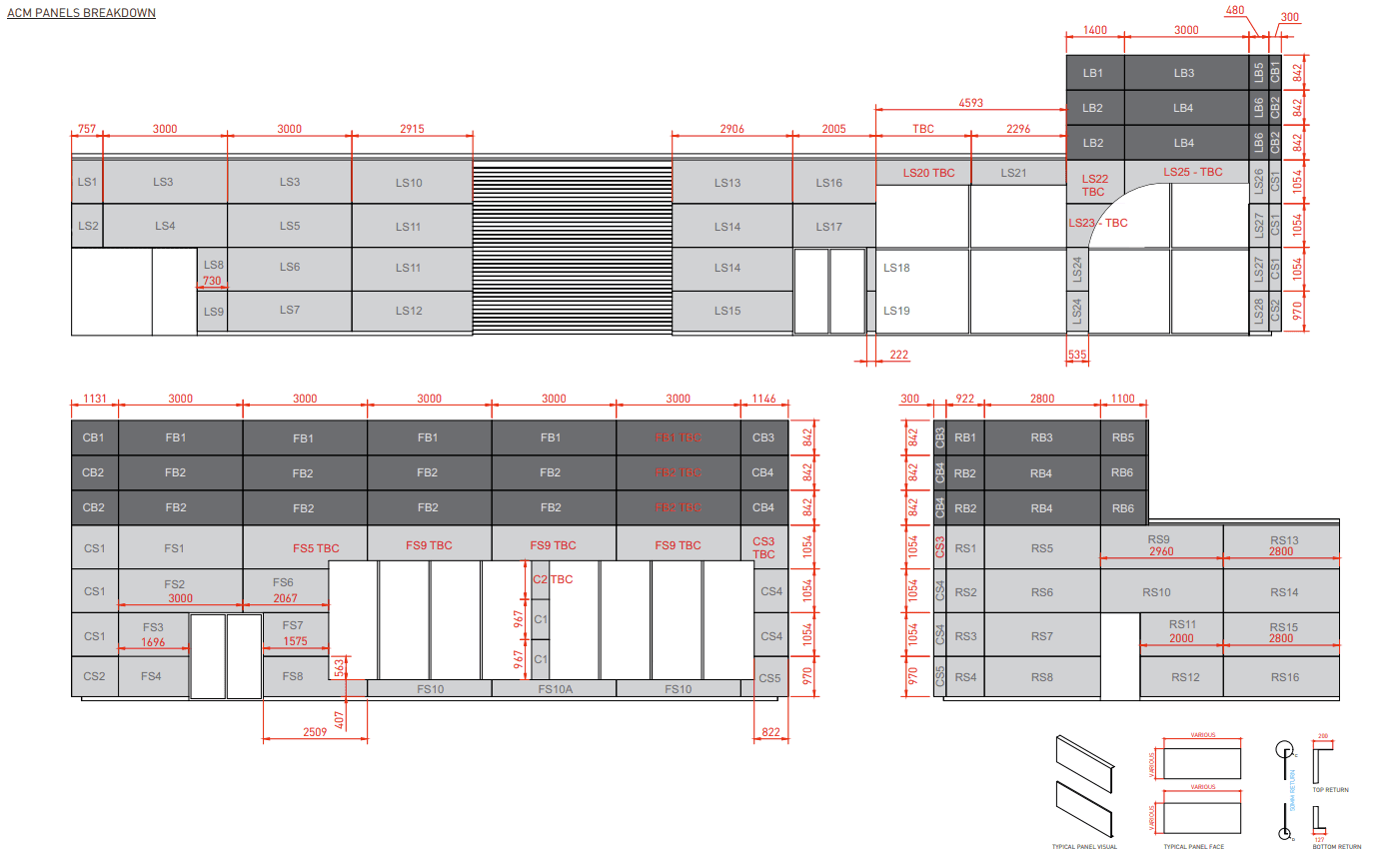

W trzecim etapie opracowano dokumentację warsztatową – zestaw rysunków podziału paneli, oznaczenia montażowe, typowe przekroje oraz pliki DXF przygotowane do cięcia CNC.
System oznaczeń (FB, RB, LS, RS) umożliwił łatwą identyfikację elementów na etapie montażu.

4️⃣ Montaż

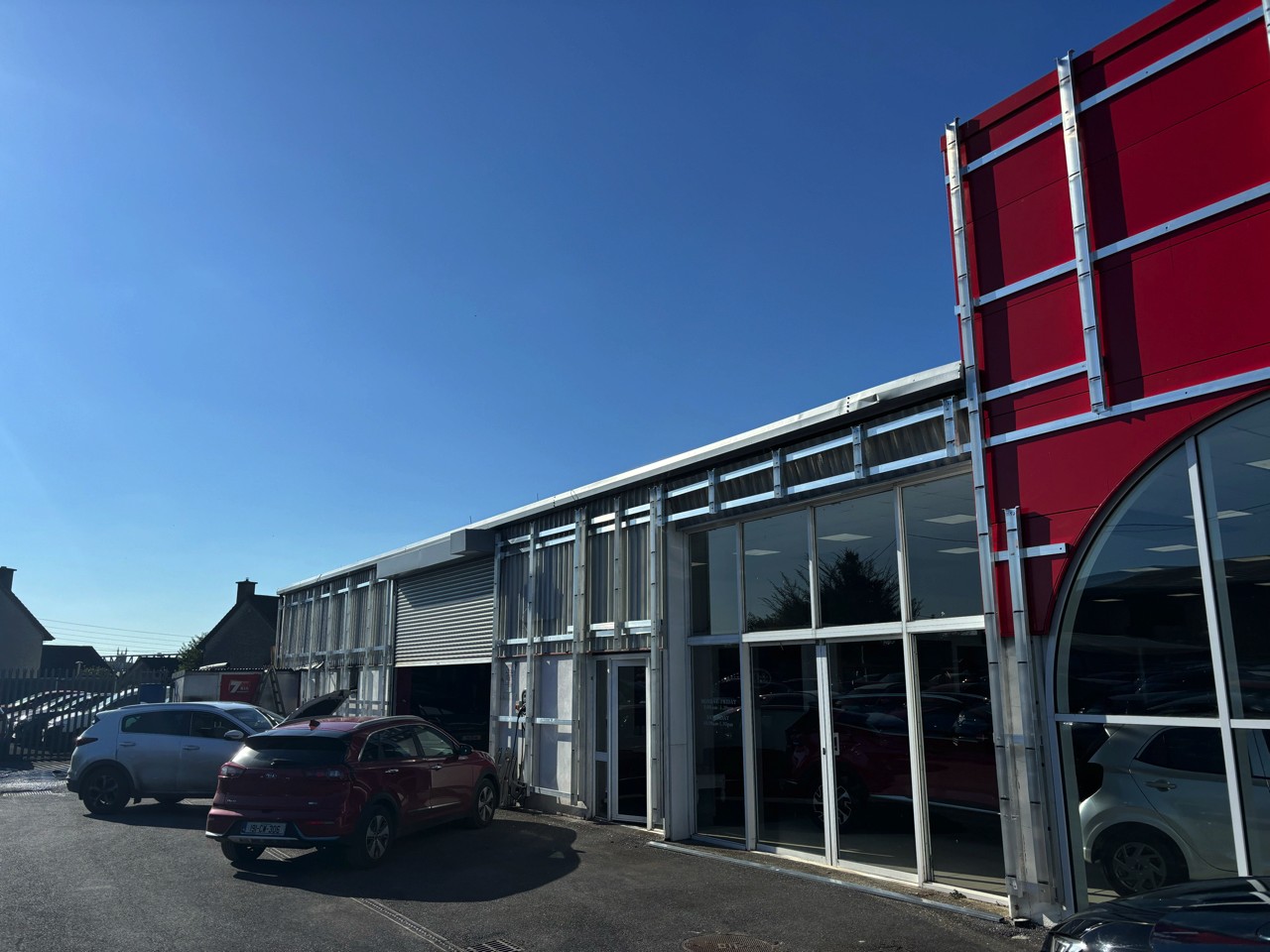

Po zakończeniu etapu projektowego rozpoczęto instalację konstrukcji stalowej oraz przygotowanie pod montaż paneli ACM.
Całość realizowano etapowo, z kontrolą poziomów i osi, co zapewniło idealne spasowanie elementów.

Efekt końcowy

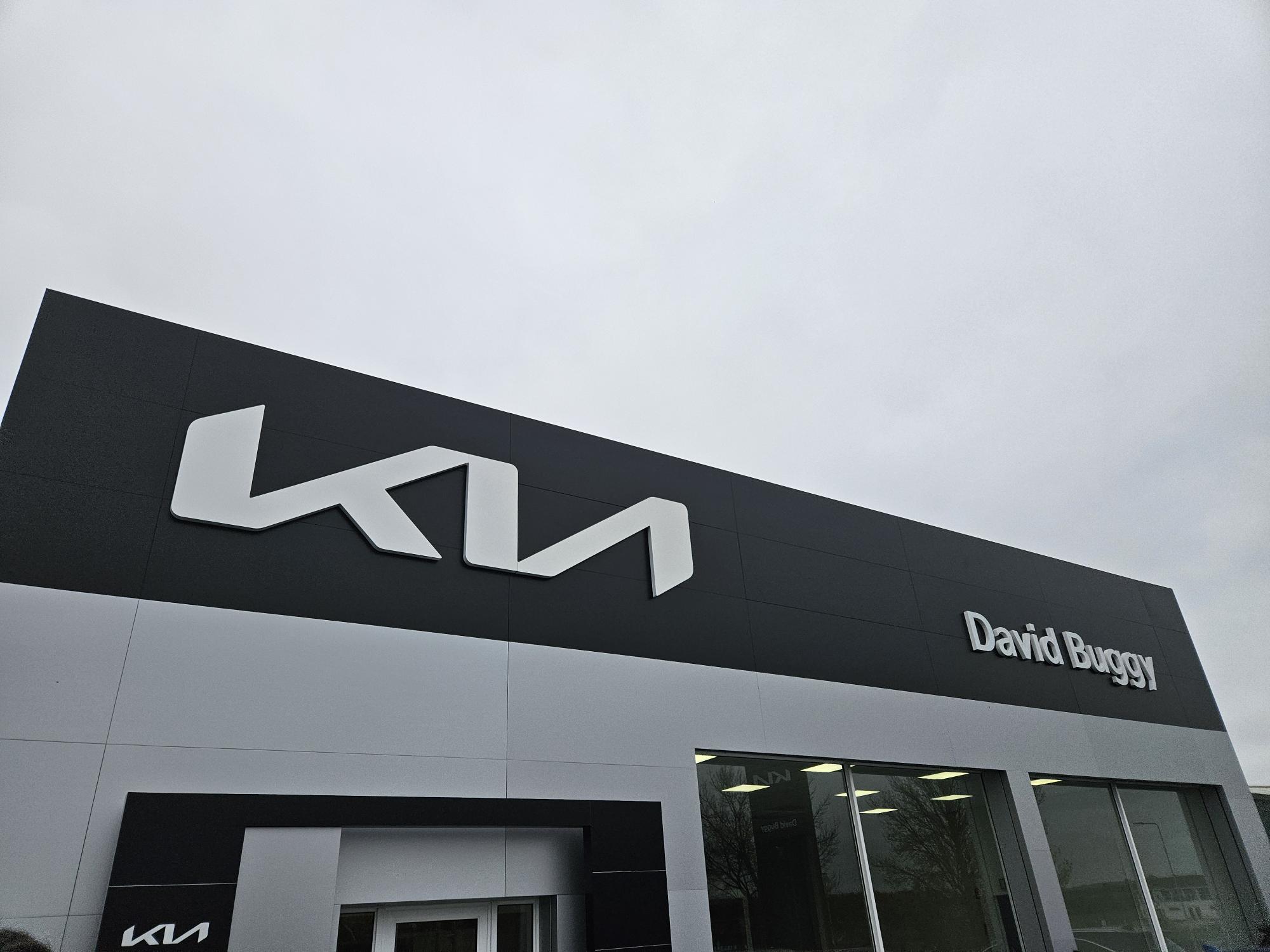

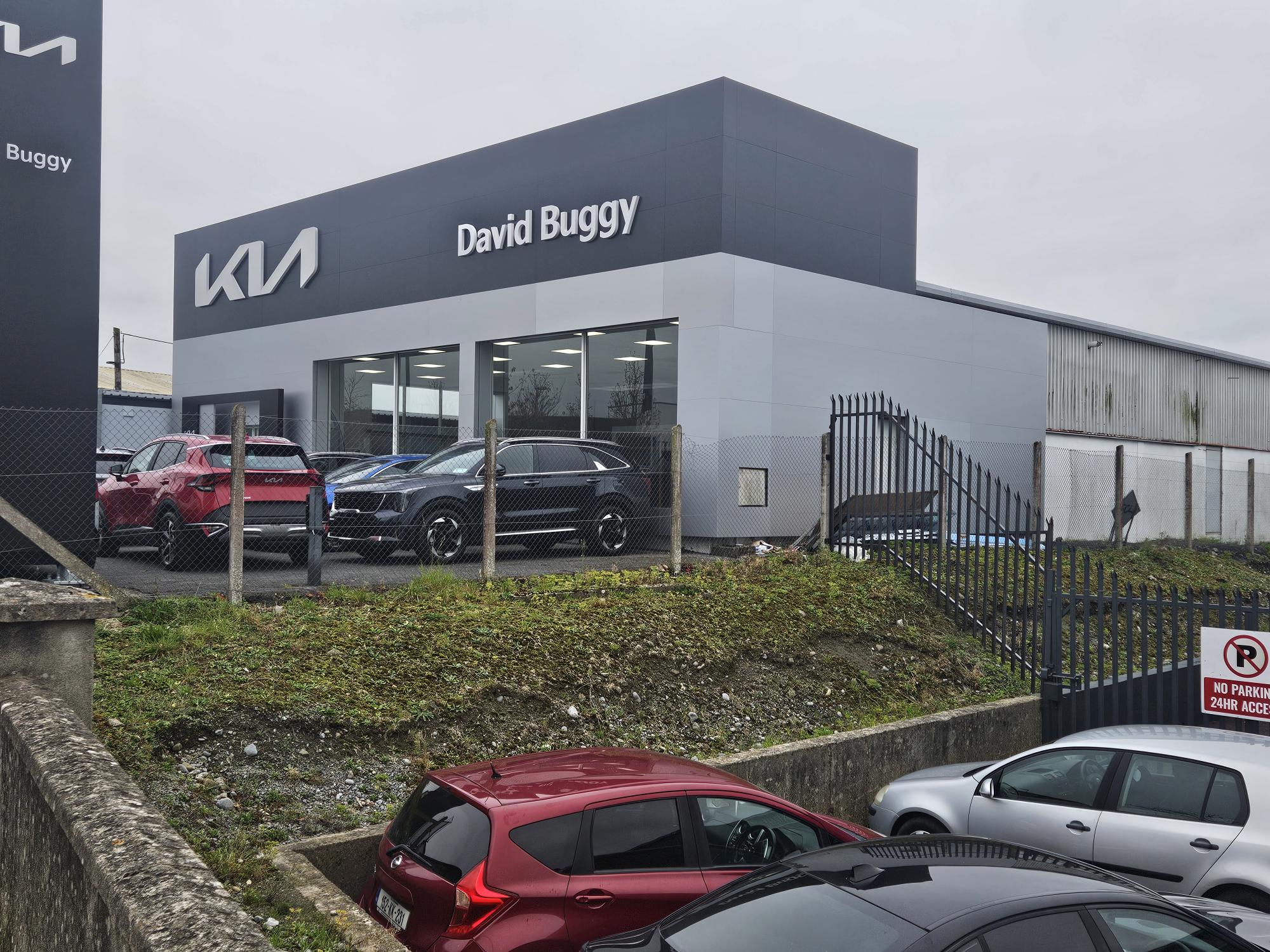

Zrealizowana fasada uzyskała spójny, precyzyjny wygląd.
Zróżnicowanie kolorystyczne paneli i czyste podziały nadały obiektowi nowoczesny, techniczny charakter.
Dokładność wykonania oraz dopasowanie do bryły budynku podkreśliły wysoką jakość projektu i produkcji.

Rezultaty

✅ Kompletna dokumentacja projektowa i produkcyjna,
✅ Precyzyjna geometria i czystość podziałów,
✅ System dopasowany do istniejącej architektury,
✅ Wysoka jakość montażu potwierdzona w realizacji.
