System automatyzacji layoutów dla nośników modułowych

Projekt obejmował stworzenie kompletnego, modułowego systemu automatyzacji layoutów signage, zaprojektowanego do generowania dokumentacji produkcyjnej dla sieciowych nośników reklamowych.
System eliminuje powtarzalne czynności wykonywane przez designerów i zastępuje je parametrycznym generowaniem layoutów, plików produkcyjnych oraz zestawień materiałowych.

Architektura systemu jest modularna – każdy moduł odpowiada za osobną funkcję (layout, wymiarowanie, BOM, wizualizacja, eksport).
Dzięki temu rozwiązanie można swobodnie rozwijać o kolejne brandy, typy nośników lub procesy, np. wymiarowanie downstandów, generowanie instrukcji montażowych czy integrację z bazą magazynową profili i płyt ACM.

System zachowuje bezbłędnie reguły produkcyjne – od układów FRAME/ACM po edge offsety i safe zone’y logotypów – i generuje kompletne pliki w czasie kilku sekund.
Zawiera również podwójny moduł kalkulacyjny BOM estimate i BOM actual, który oblicza szacunkowe i rzeczywiste zużycie materiałów w oparciu o dane z projektu.

System opiera się na plikach konfiguracyjnych JSON definiujących reguły produkcyjne poszczególnych brandów (m.in. SPAR, MACE, LONDIS).
Każdy plik zawiera zdefiniowane wartości dla:

• maksymalnych długości paneli,

• offsetów krawędzi,

• podziałów FRAME/ACM,

• safe zone’ów logotypów,

• i reguł montażowych.

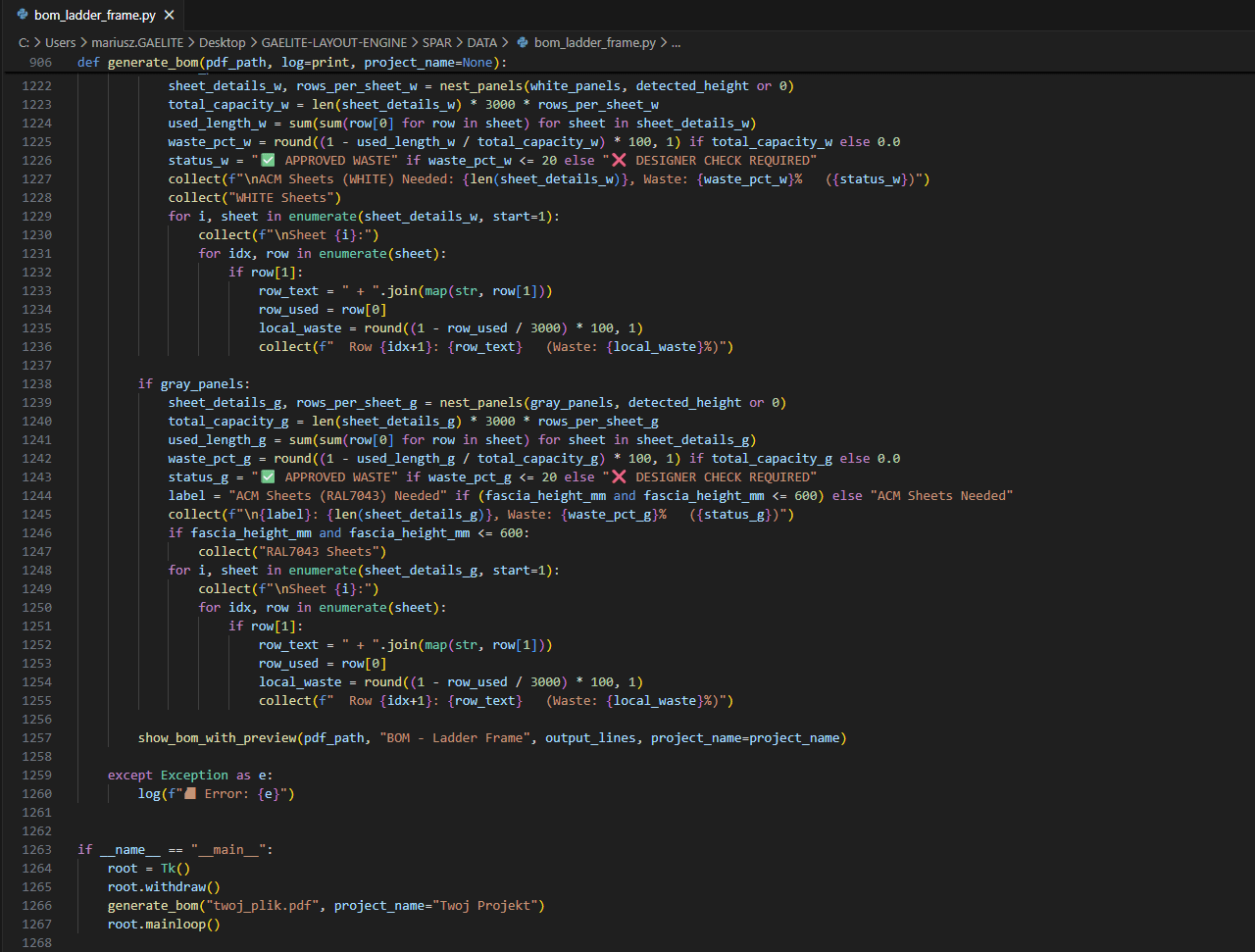

Silnik automatyzacji (spar_engine.py, spar_layout.py, bom_ladder_frame.py) odczytuje dane i generuje layout w formacie SVG/PDF 1:1, zgodny z zasadami brandu i wymiarami fascii.

System został zbudowany z niezależnych modułów (layout, dimensions, BOM, rendering, export), które mogą być rozwijane w przyszłości.
Dzięki temu architektura jest otwarta i skalowalna – można dodawać nowe typy nośników, reguły produkcyjne lub funkcje, bez ingerencji w główny silnik.
Każdy moduł współdzieli wspólny zestaw reguł i bazę danych (rules.json), co gwarantuje spójność i zgodność między różnymi markami i projektami.

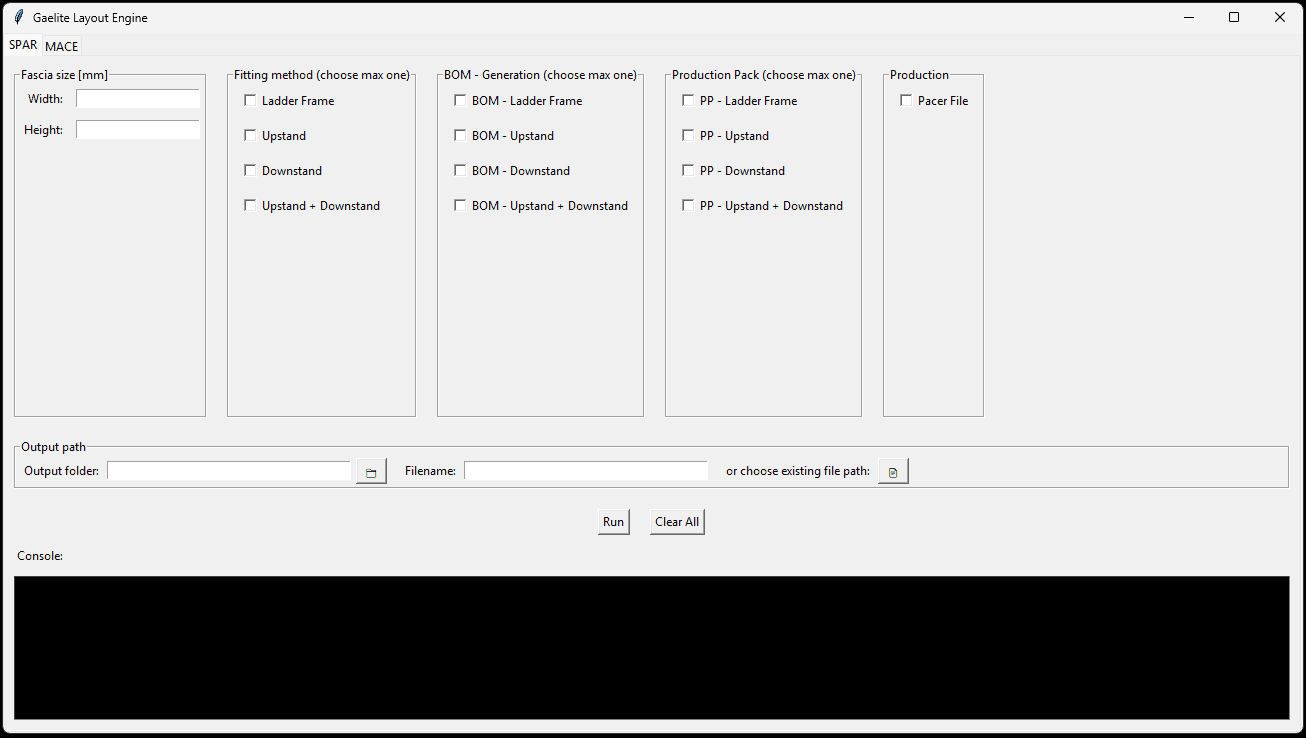

Po wprowadzeniu wymiarów fascii system automatycznie generuje:

• layout fasady w PDF/SVG,

• rysunki wymiarowe z oznaczeniami FRAME i ACM,

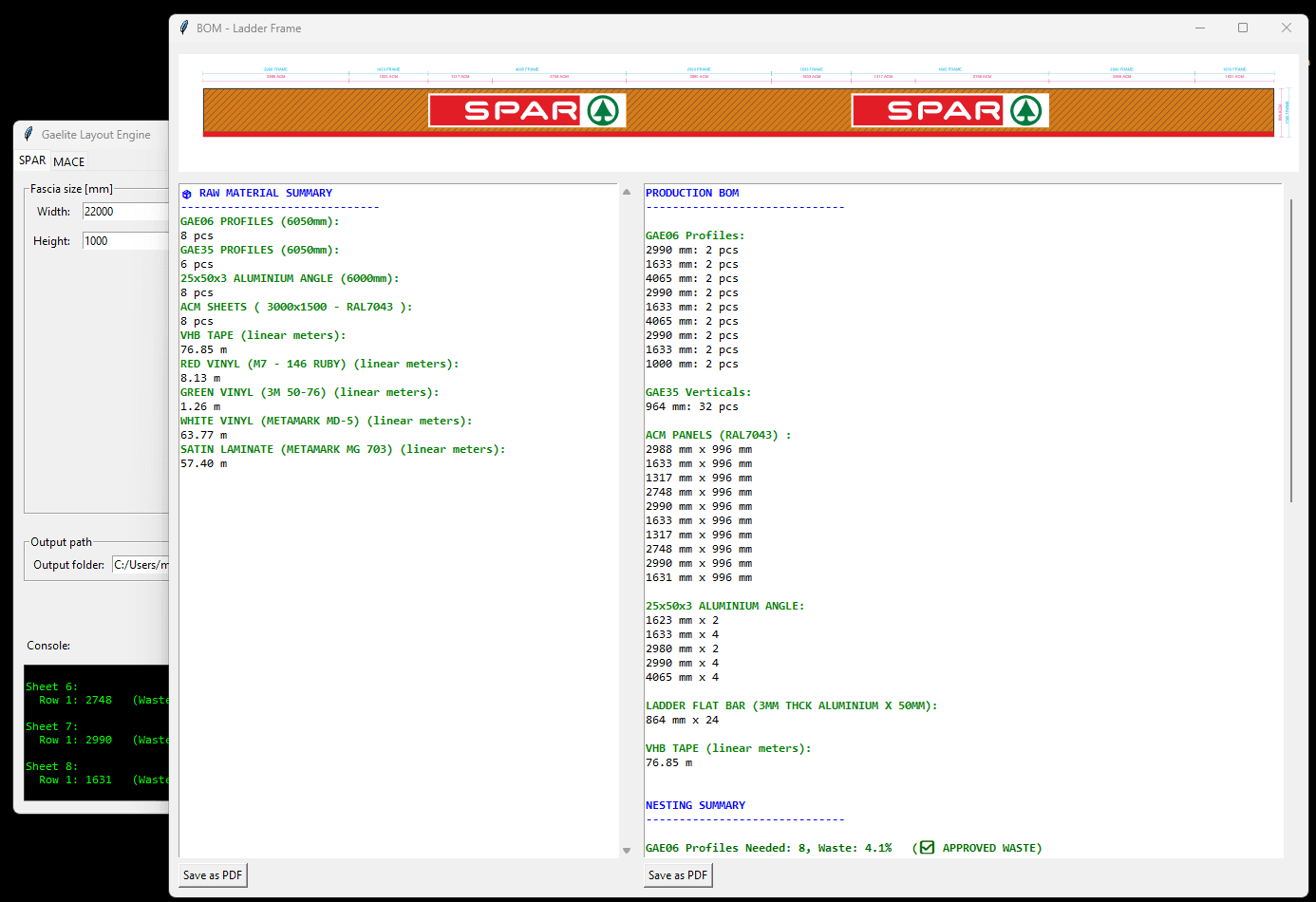

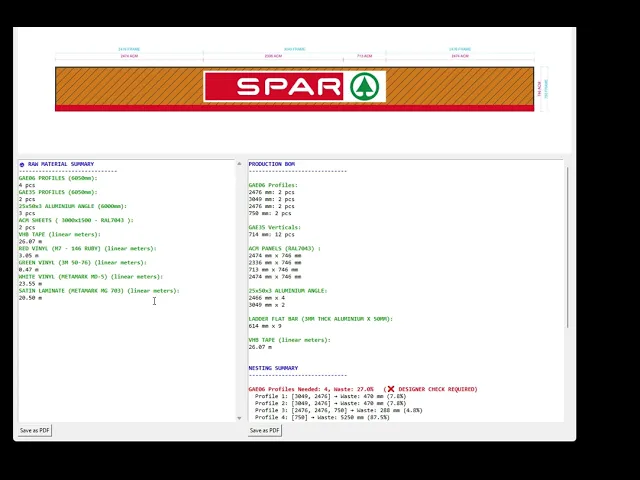

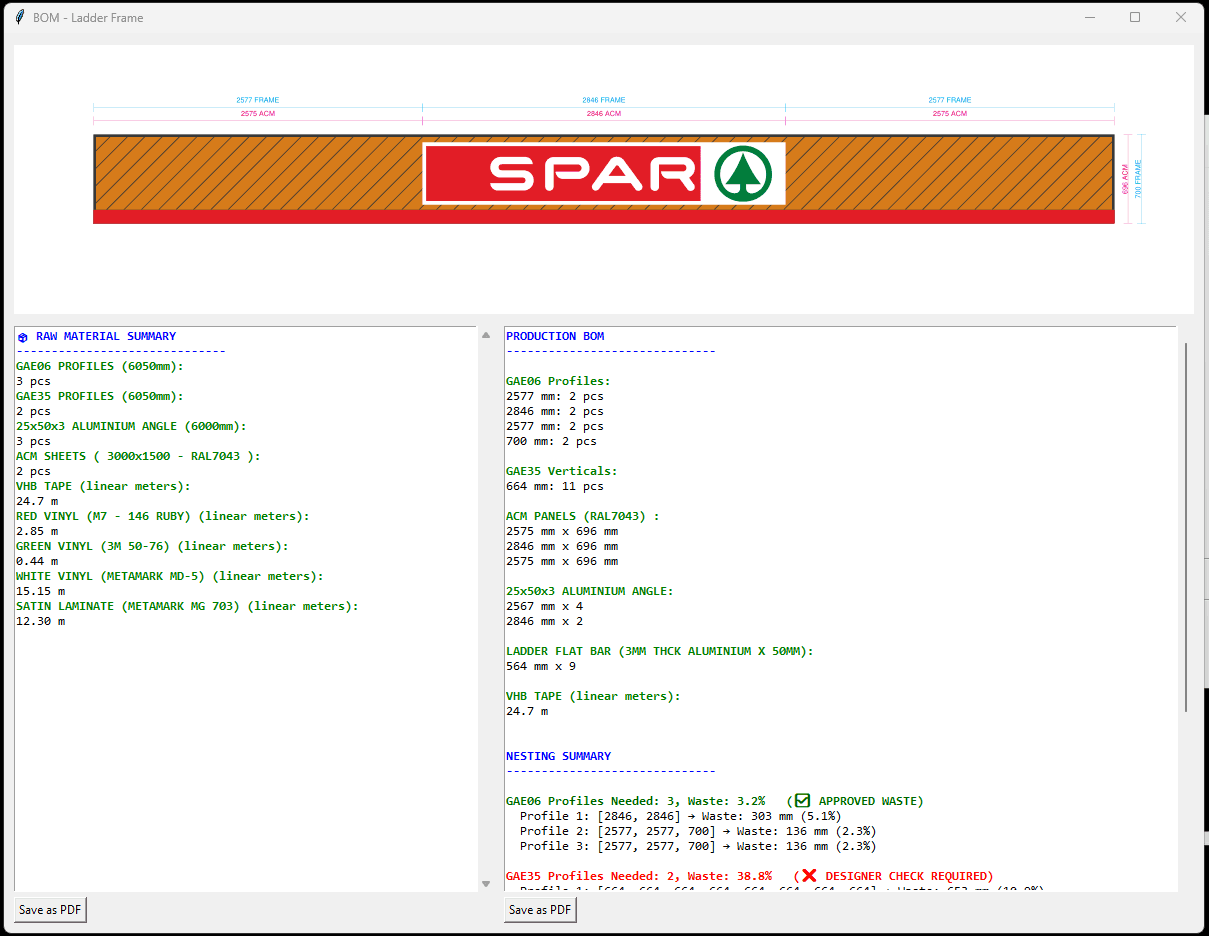

• BOM estimate – szacunkowy materiał,

• BOM actual – rzeczywiste zużycie profili i paneli,

• analizę waste i nestingu pod produkcję.

Każdy plik jest zapisywany w strukturze output, gotowy do wysyłki na plotery tnące i frezarki CNC.
Całość działa w czasie rzeczywistym – od wprowadzenia wymiarów do wygenerowania kompletu dokumentacji mija kilkanaście sekund.

System automatyzacji layoutów stanowi kompletną platformę do parametrycznego generowania dokumentacji signage.
Dzięki modularnej strukturze, może być rozwijany o kolejne funkcje i brandy, zachowując pełną zgodność z logiką produkcyjną.
Zastosowanie reguł JSON i silników obliczeniowych pozwoliło uzyskać powtarzalność, skalowalność i całkowitą eliminację błędów ludzkich.
