Stalowe schody zewnętrzne / dokumentacja warsztatowa

Zakres projektu / Scope

Typ: Konstrukcja stalowa, dokumentacja warsztatowa
Zakres: Rysunki techniczne, detale połączeń, płyty bazowe, balustrady, tralki
Rola: Design engineer (opracowanie techniczno-produkcyjne)
Narzędzia: AutoCAD 2025, CorelDRAW, PDF export

Kontekst i wymagania / Context & Requirements

Klient LEWLEX potrzebował precyzyjnej dokumentacji warsztatowej schodów stalowych do zewnętrznej instalacji przemysłowej.
Wymagania obejmowały:

• nośne policzki z profilu C160×65×7,

• stopnie i spoczniki z kraty WEMA,

• balustrady z profilu 40×40×2 mm z tralkami 20×10 mm,

• kotwienie chemiczne M12 w betonowych stopach fundamentowych,

• połączenia skręcane śrubami M10×50 / klasa 8.8,

• pełne przygotowanie pod ocynk ogniowy wg PN-EN ISO 1461.

Rozwiązanie / Solution

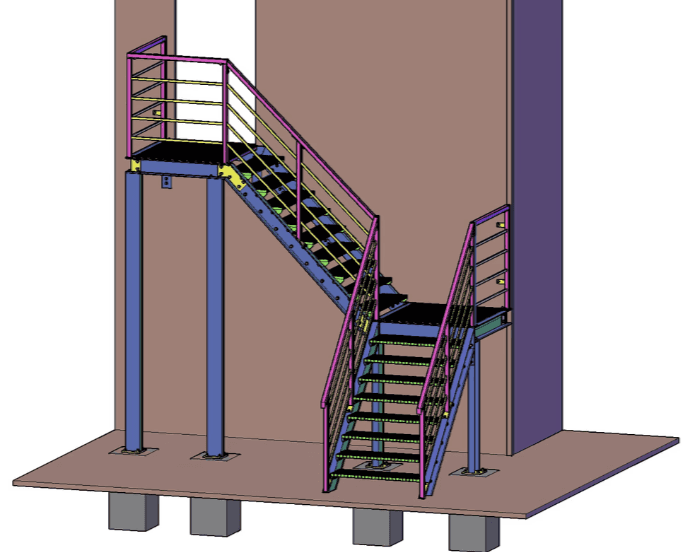

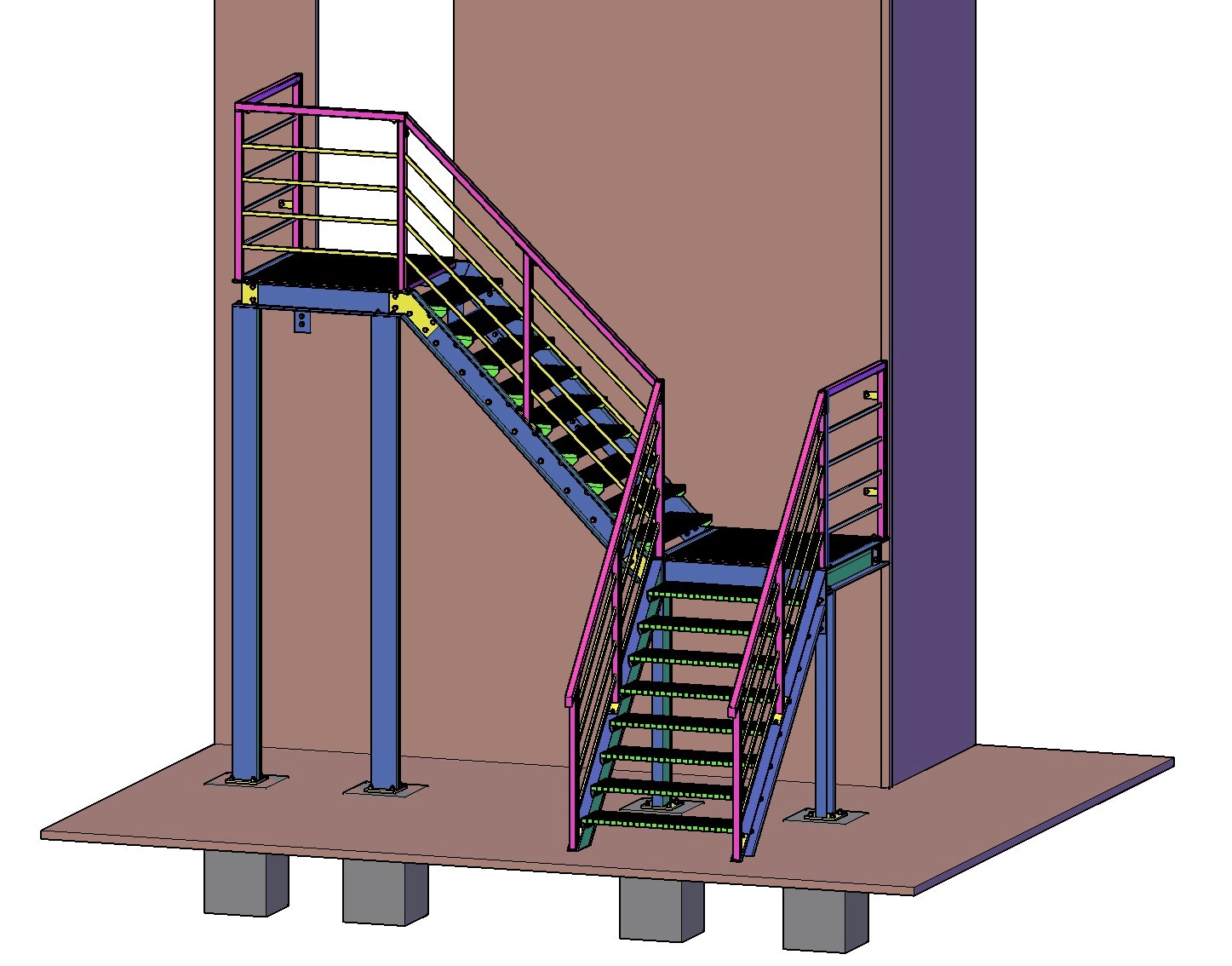

• Opracowano kompletny układ nośny składający się z dwóch biegów i dwóch spoczników (pośredni i górny).

• Każdy element konstrukcji zidentyfikowano (B1–B11, P1–P4) i opisano wymiarowo.

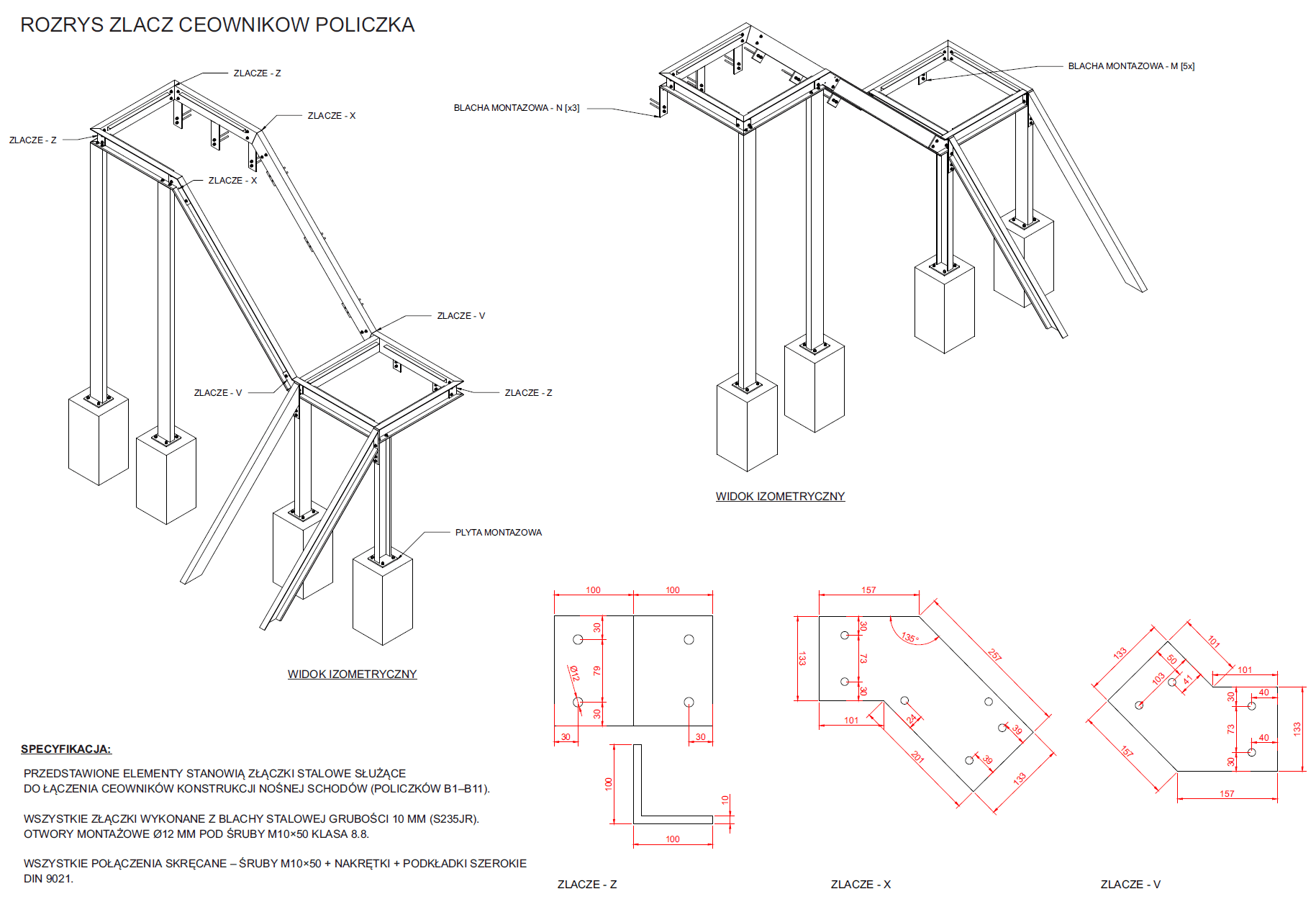

• Połączenia między ceownikami rozwiązano poprzez system złącz stalowych (X, V, Z, M, N) wykonanych z blachy 10 mm.

• Zdefiniowano zestaw złącz SB1–SB4 dla montażu słupków i poręczy (blacha 6 mm, otwory Ø10).

• Tralki (20×10) spawane poziomo do słupków, spoiny pachwinowe 3 mm, po obu stronach.

• Każdy rysunek opisano wymiarowo w [mm], z legendą i specyfikacją elementów.

• Dokumentacja przygotowana do druku A3 / PDF – status: DO PRODUKCJI.

Efekt / Result

✅ Pełna zgodność wymiarowa i montażowa,
✅ Klarowna struktura numeracji elementów i złącz,
✅ Minimalizacja błędów warsztatowych dzięki precyzyjnym detalom,
✅ Gotowość do cynkowania i montażu bez dodatkowych korekt.

Wynik:

• 9 arkuszy rysunków warsztatowych

• 100% kompletności dla produkcji

• czas opracowania: 3 dni robocze
